اختبار نسبة المحولات -1
- Wrindu
- شنغهاي، الصين
- حوالي 25 يومًا
- 5000 مجموعة / شهر
- RDB-Ⅲ
في عملية إنتاج محولات الطاقة شبه المصنعة والمنتهية ، قبل تشغيل المحولات المثبتة حديثًا ، من الضروري اختبار نسبة الدوران أو نسبة الجهد للمحولات الجارية ، وذلك للتحقق من صحة نسبة الدوران لـ المحولات ، حالة مغير الصنبور ، ما إذا كانت المحولات قصيرة الدائرة بين المنعطفات ، وما إذا كانت المحولات يمكن أن تعمل بالتوازي. قراءة الجسر التقليدية ليست بديهية ، لذلك لا يمكن تنفيذ التحويل إلا بمرحلة تلو الأخرى.
يتغلب اختبار نسبة دوران المحولات RDB-على أوجه القصور في اختبار جسر النسبة التقليدي ، وهو سهل التشغيل وبديهي. يعتمد TTR مزود طاقة عاكس دقيق ثلاثي الطور ، ولديه اختبار سريع ودقة عالية

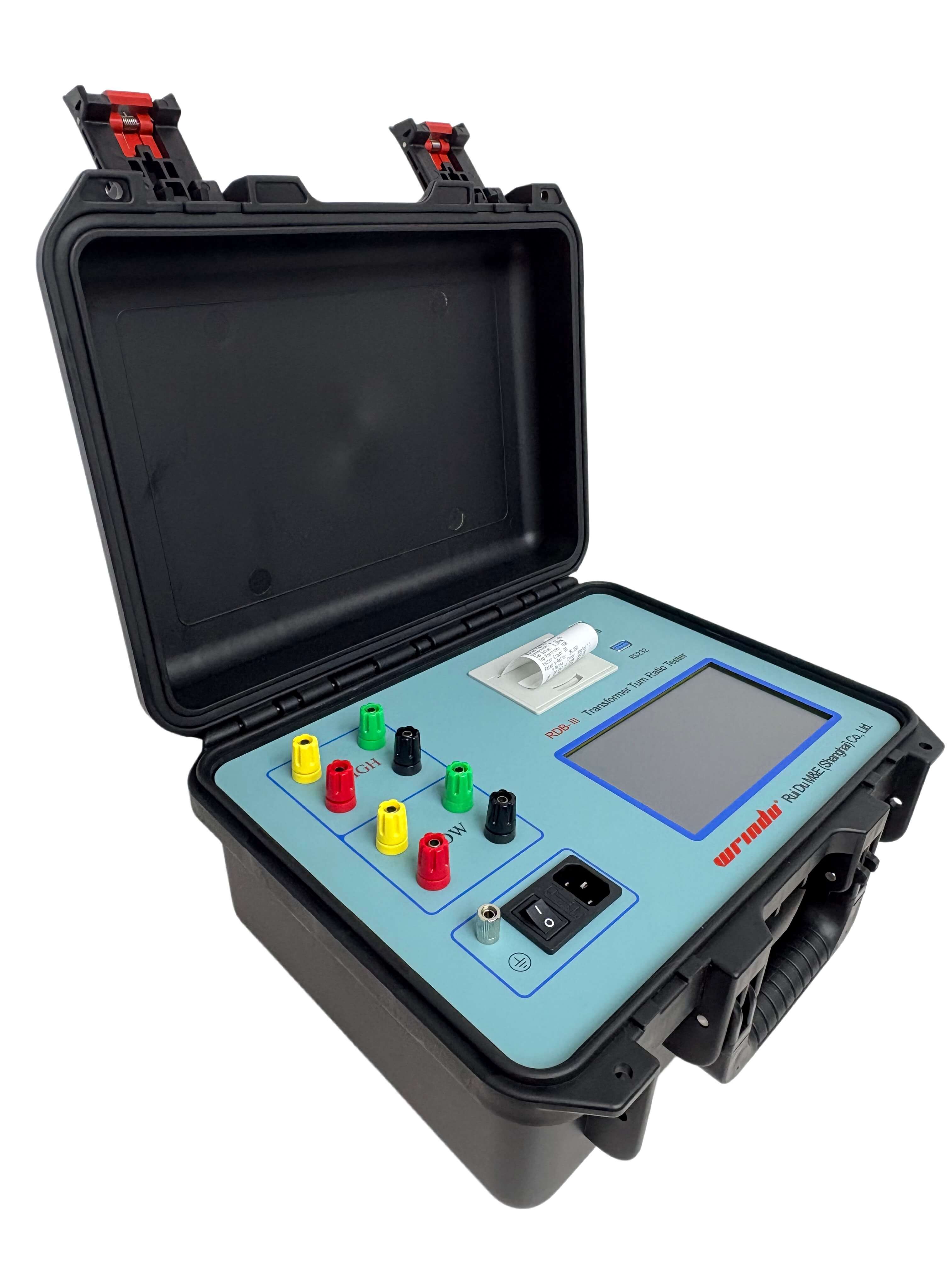

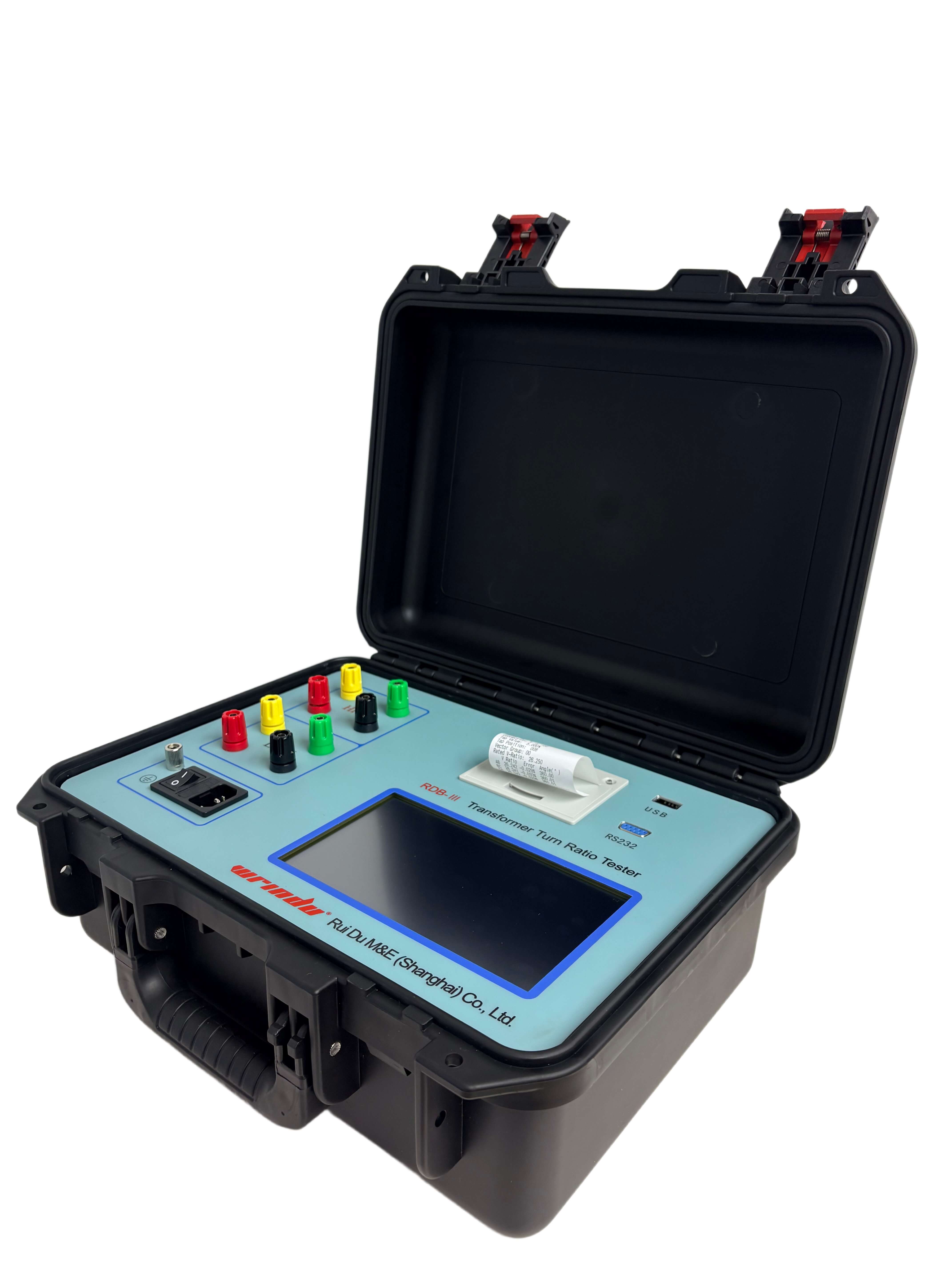

RDB-محول نسبة دوران اختبار
مواصفات المنتج:
1. يتم استخدام عاكس دقيق ثلاثي الأطوار في الجهاز لإزالة التأثير التوافقي لجهد التيار الكهربائي وجعل القياس أكثر دقة. عندما يكون مصدر طاقة التشغيل مولدًا ، فلا يوجد تأثير.
2. يتم إستخدام جهد الخرج ثلاثي الأطوار لتحسين سرعة الإختبار. يمكن قياس الزاوية بين المراحل ، ويمكن تحديد مجموعة الأسلاك من 0 إلى 11 تلقائيًا. بالنسبة لمحول معدل الجهد المنخفض الذي يقيس لفات متعددة ، يمكن لجانب الجهد المنخفض قياس نسبة التحول وانحراف الزاوية بمقدار 7.5 درجة دون إزالة الأسلاك.
3. إنها مناسبة لمجموعة متنوعة من المحولات ، خاصة للمحول من النوع Z ، محول المعدل ، محول التأريض ، محول الفرن الكهربائي ، محول تبديل الطور ، محول التوازن ، محول سكوت ، محول سكوت العكسي ، إلخ.
4. حماية التوصيل العكسي للجهد العالي والمنخفض ، يتحول المحول إلى حماية ماس كهربائى ، وفتح وإغلاق مغير الصنبور ليس في مكان الحماية ، وإخراج حماية ماس كهربائى كاملة ، وزيادة استقرار الأداة.
5. بعد إدخال المعلمات المقدرة ، يمكنه تلقائيًا قياس نسبة المحول وقيمة الخطأ وموضع صنبور مغير الصنبور ، خاصة لمغير الصنبور مع اتصال الصنبور غير المتماثل ، ويمكنه أيضًا قياس الموضع الدقيق لمغير الصنبور بالمحول بدقة ، والذي يمكنه قياس ما يصل إلى 99 موضع صنبور مغير الصنبور.

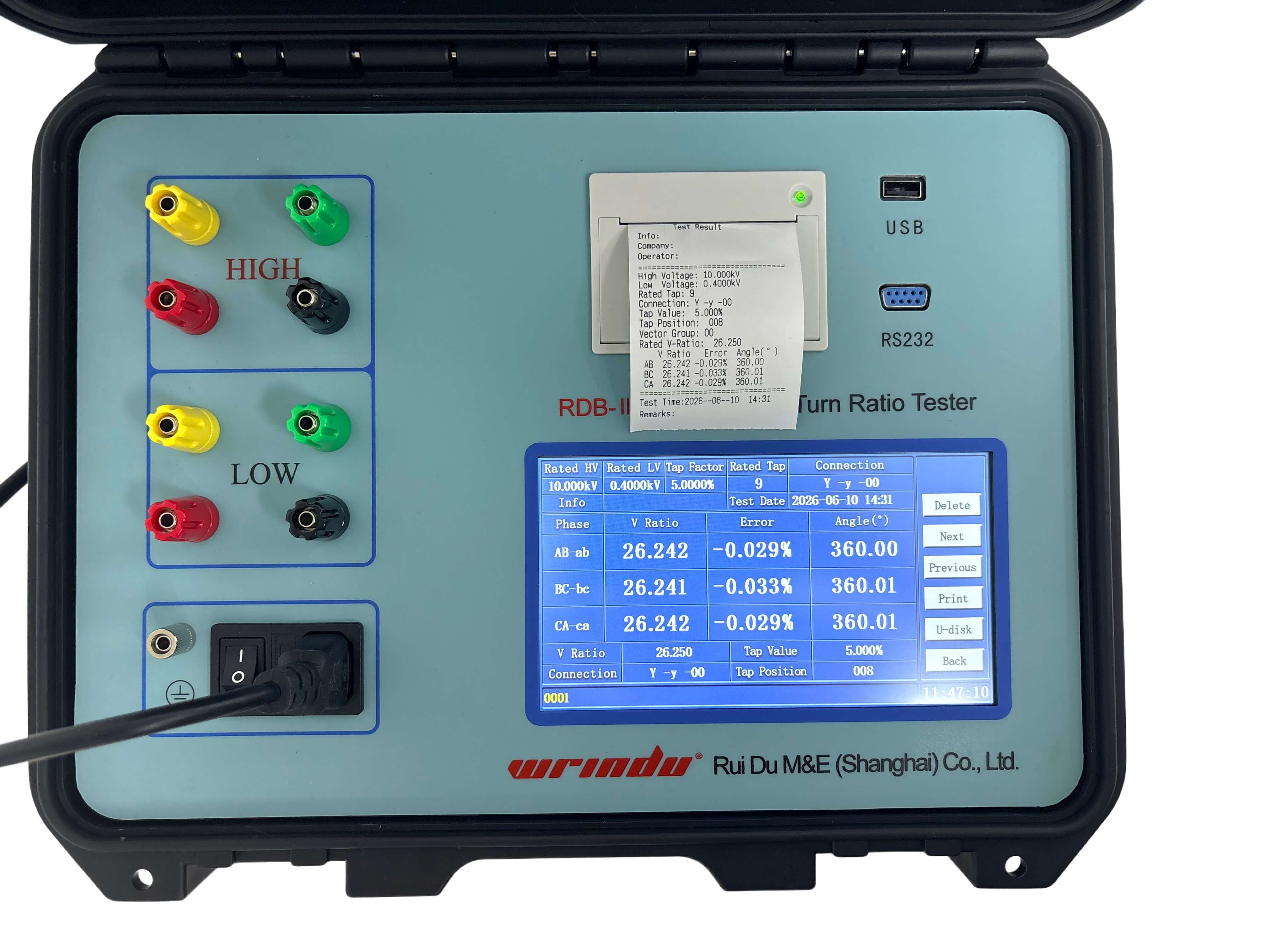

6. يستخدم جهاز اختبار TTR شاشة LCD ملونة عالية الدقة تعمل باللمس مقاس 7 بوصات مع شاشة معيارية ، وكل خطوة تشغيل بها قائمة موجزة ، لذلك لا يمكن إتمام تشغيل الجهاز إلا من خلال النظر إلى شاشة LCD بدون دليل.
7. إن معدات اختبار TTR لها كلاً من المطبوعات ، وواجهة قرص U وواجهة RS232 للمكتب الخالي من الورق.

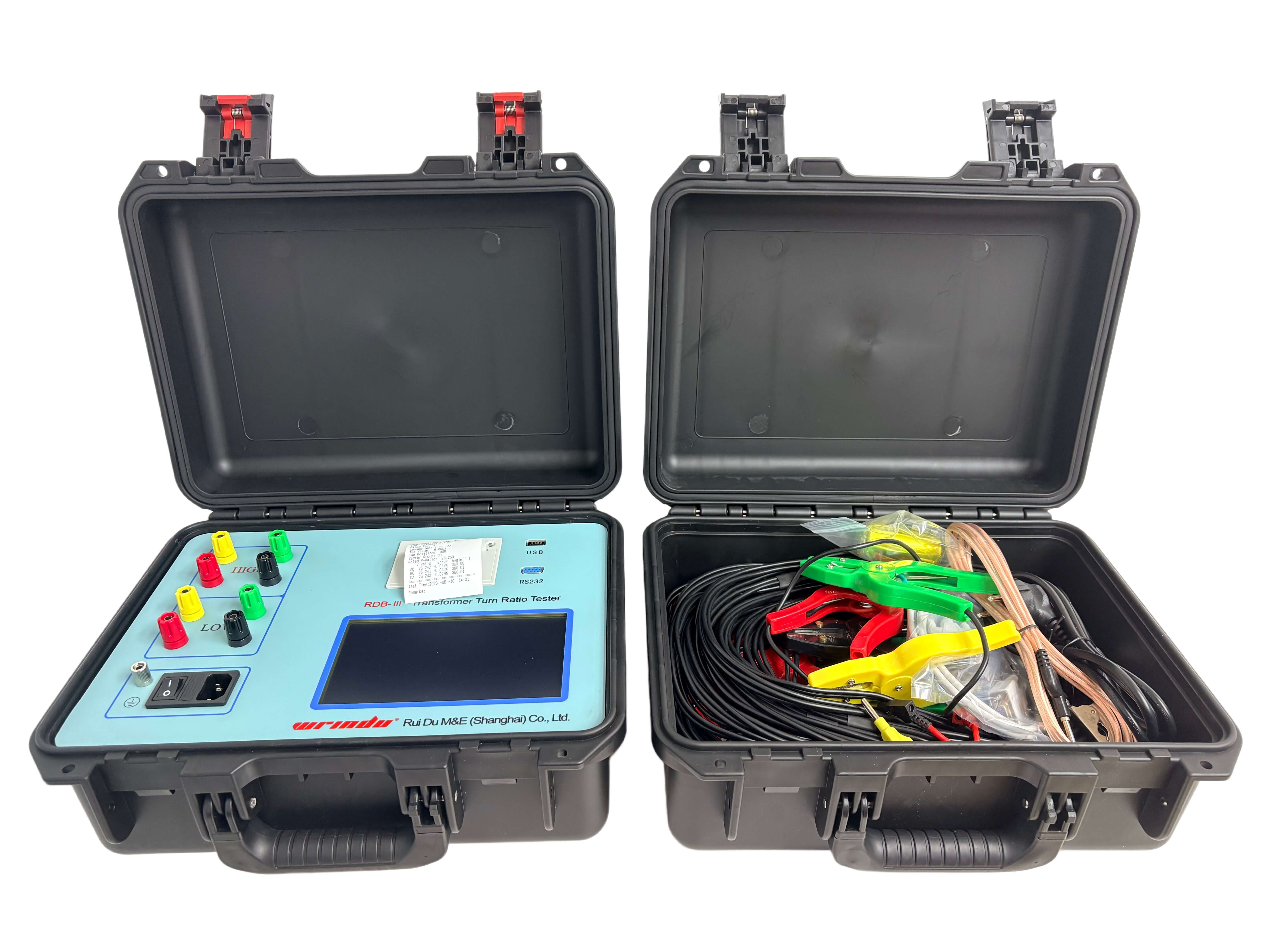

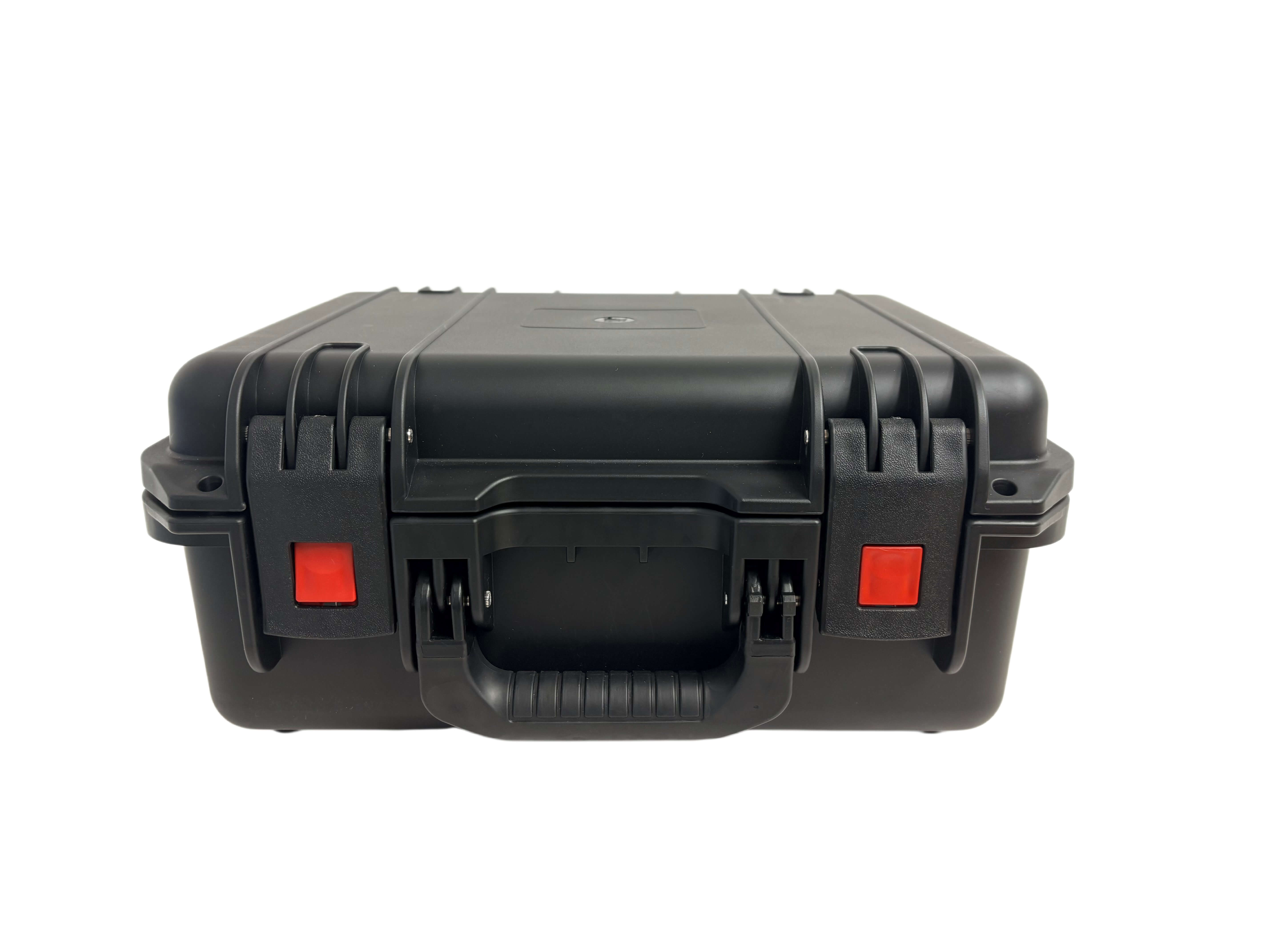

8. الصندوق البلاستيكي الهندسي متعدد الوظائف مع مقاومة البرد ودرجة الحرارة ، مانع التسرب ومقاوم للماء ، مضاد للسقوط ومضاد للصدمات مستخدم للاختبار الميداني.
مواصفات المنتج والمعايير الفنية ：
1. نطاق الاختبار: نسبة متغيرة 0.9 10000 ، زاوية 0 360 درجة
2. دقة النسبة:
± 0.1٪ + 2 رقمي (0.9 ～ 500)
± 0.2٪ + 2 رقمي (501 ～ 2000)
± 0.5٪ + 2 رقمي (2001 10000)
3. دقة الزاوية: ± 0.2 درجة
4. القرار: النسبة الدنيا 0.0001 ， زاوية 0.01 درجة
5. انتاج التيار الكهربائي: تعديلها تلقائيا وفقا للحمل
6. مصدر طاقة العمل: AC220V ± 10٪ ， 50 ± 1Hz
7. درجة الحرارة المحيطة: -10 40 ℃
8. الرطوبة النسبية: ≤ 85٪ ， بدون تكاثف
9. البعد الشامل. المضيف: 360 * 290 * 170 (مم) صندوق كابل: 360 * 290 * 170 (مم)
10. الوزن: المحرك الرئيسي مربع خط 5kg: 5.5kg
