اختبارات تان دلتا

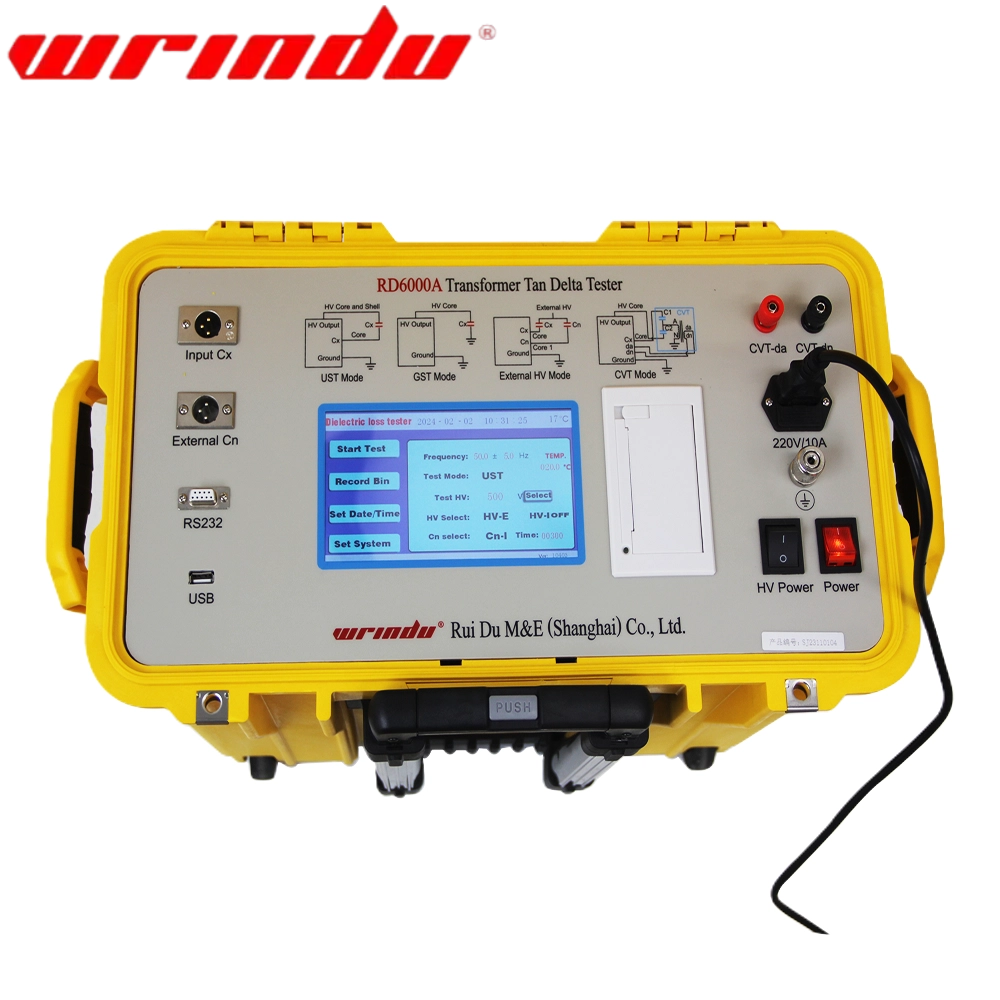

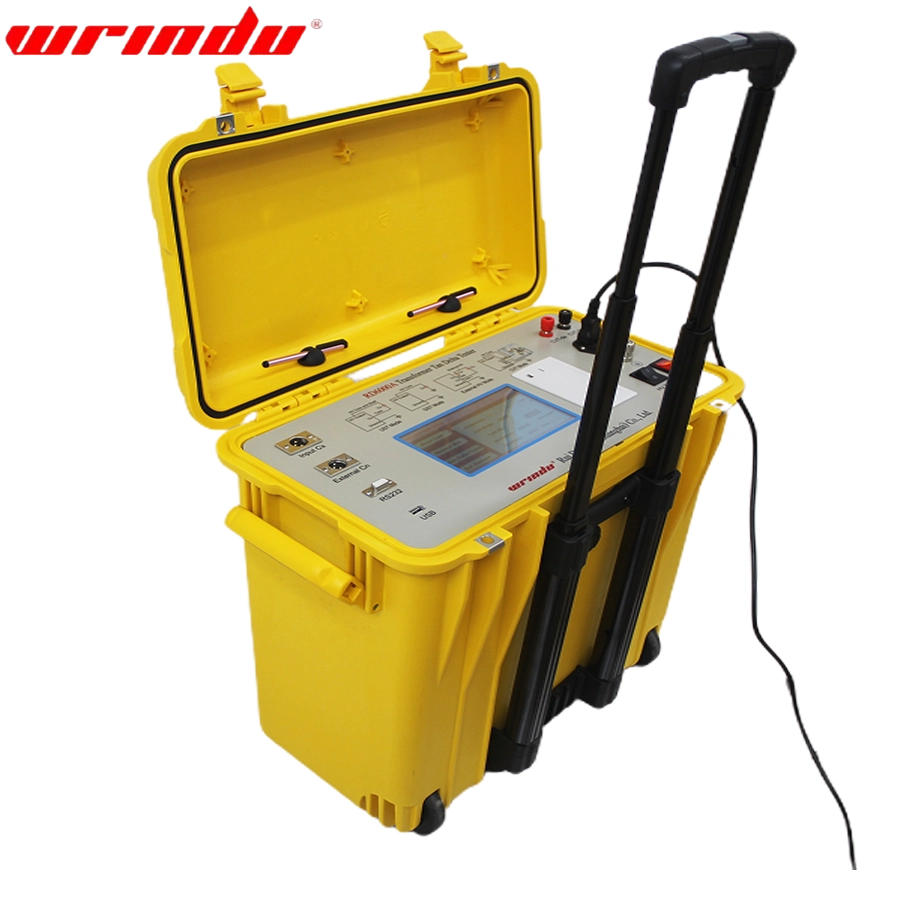

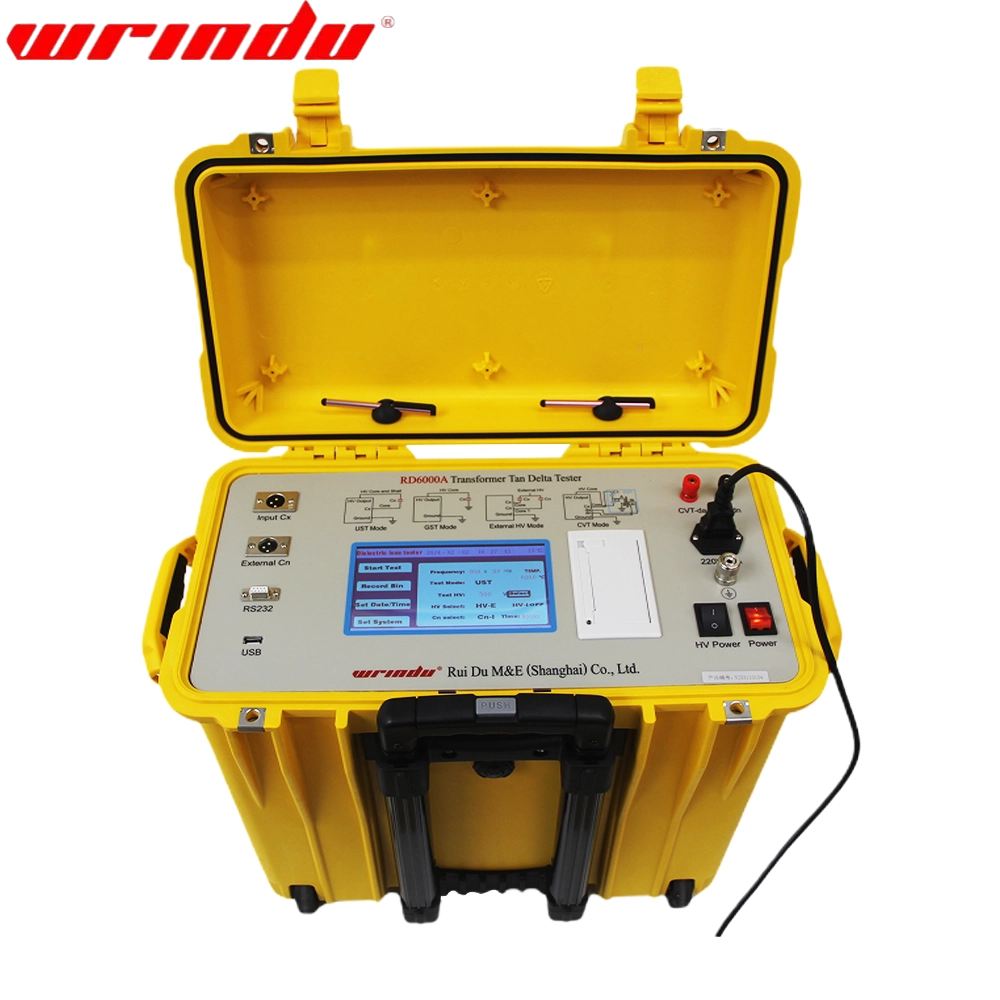

جهاز اختبار محولات تان دلتا RD6000A

سمات

• يستخدم الجهاز تقنية الترشيح الرقمي لتحويل فورييه لقياس السعة، وفقدان العازل، وغيرها من المعلمات. تتميز نتائج الاختبار بدقة عالية وسهولة القياس التلقائي.

• يعتمد الجهاز تقنية تحويل التردد لإزالة تداخل ترددات الطاقة 50 هرتز في الموقع. حتى في بيئة التداخل الكهرومغناطيسي القوي، يمكن قياس بيانات موثوقة.

• يتميز بوظيفة حماية الجهد المنخفض للأسلاك العكسية. في حالة تأريض ناقل CVT بجهد 220 كيلو فولت، يمكنه قياس فقدان العازل للأسلاك العكسية بجهد 110 كيلو فولت دون انقطاع.

• وظيفة حماية التأريض: في حال عدم تأريض الجهاز أو تأريضه بشكل سيء، لا يعمل الجهاز بشكل طبيعي ولا يُخرج جهدًا عاليًا. بفضل وظيفة حماية التيار الزائد، لن يتضرر الجهاز في حال حدوث قصر كهربائي أو عطل في العينة.

• وظيفة الحماية من الصدمات الكهربائية: عندما يتعرض مشغل الجهاز لصدمة كهربائية عن طريق الخطأ، فإن الجهاز سيقطع الجهد العالي على الفور لضمان سلامة أفراد الاختبار.

مواصفات المنتج والمعايير الفنية

الدقة: Cx ± (القراءة × 1% + 1 بيكو فاراد)؛

tgδ ± (القراءة × 1% + 0.00040)

مؤشر مقاومة التداخل: يمكن تحقيق الدقة المذكورة أعلاه باستخدام تحويل التردد المضاد للتداخل، حتى في حالة تداخل بنسبة 200%.

نطاق السعة:

الجهد العالي الداخلي: 3 بيكو فاراد ~ 60000 بيكو فاراد/10 كيلو فولت؛

60 بيكو فاراد ~ 1 ميكرو فاراد/0.5 كيلو فولت

الجهد العالي الخارجي: 3 بيكو فاراد ~ 1.5 ميكرو فاراد/10 كيلو فولت؛

٦٠ بيكو فاراد ~ ٣٠ ميكرو فاراد / ٠.٥ كيلو فولت

الدقة: الحد الأقصى حتى ٠.٠٠١ بيكو فاراد، ٤ أرقام معنوية

٤. نطاق tgδ: بدون حدود، دقة ٠.٠٠١٪، يمكن تحديد السعة والمحاثة والمقاومة تلقائيًا

٥. نطاق تيار الاختبار: ١٠ ميكرو أمبير ~ ٥ أمبير

٦. الجهد العالي الداخلي:

نطاق ضبط الجهد: ١٠٠ فولت ~ ١٠ كيلو فولت قابل للتعديل، دقة ١ فولت

أقصى جهد خرج: ٢٠٠ مللي أمبير

٧. الجهد العالي الخارجي:

وضع اختبار UST: أقصى تيار اختبار ٥ أمبير، تردد ٤٠ ~ ٧٠ هرتز

وضع اختبار GST: أقصى جهد/تيار اختبار ١٠ كيلو فولت / ٥ أمبير، تردد ٤٠ ~ ٧٠ هرتز

٨. تردد الاختبار:

تردد واحد ٤٠ ~ ٧٠ هرتز، دقة ٠.١ هرتز

ضبط تلقائي لترددين متغيرين حسب الرغبة (من

(من ٥٠±٠٫١ هرتز إلى ٥٠±١٠ هرتز)

ضبط تلقائي لتردد متغير مزدوج حسب الرغبة (من ٦٠±٠٫١ هرتز إلى ٦٠±١٠ هرتز)

٩. خرج جهد منخفض ذاتي الإثارة CVT: جهد الخرج ٣-٥٠ فولت، تيار الخرج ٣-٣٠ أمبير

١٠. مدة القياس: حوالي ٤٠ ثانية، حسب طريقة القياس

١١. مصدر الطاقة: ٢٢٠ فولت تيار متردد، ٥٠ هرتز ± ١٪

١٢. الواجهة: RS232، USB

١٣. الطابعة: طابعة حرارية صغيرة

١٤. درجة الحرارة المحيطة: -١٠ درجة مئوية ~ ٥٠ درجة مئوية

١٥. الرطوبة النسبية: أقل من ٩٠٪
