What Is an Acceptable Earth Resistance Value？
تعتمد القيمة المقبولة لمقاومة التأريض على نوع التطبيق ومستوى الحماية المطلوب.
في المنازل والمباني التجارية والمنشآت الصناعية الخفيفة، تُعتبر قيمة أقل من 5 أوم مقبولة على نطاق واسع.
في المرافق الحيوية مثل محطات التحويل والمستشفيات ومراكز البيانات، يكون الهدف عادة أقل من 1 أوم لضمان أقصى درجات السلامة وحماية المعدات.
يُعد نظام التأريض السليم أمرًا أساسيًا، فهو يساعد على منع الصدمات الكهربائية وتقليل مخاطر الحرائق وحماية المعدات باهظة الثمن من التلف.

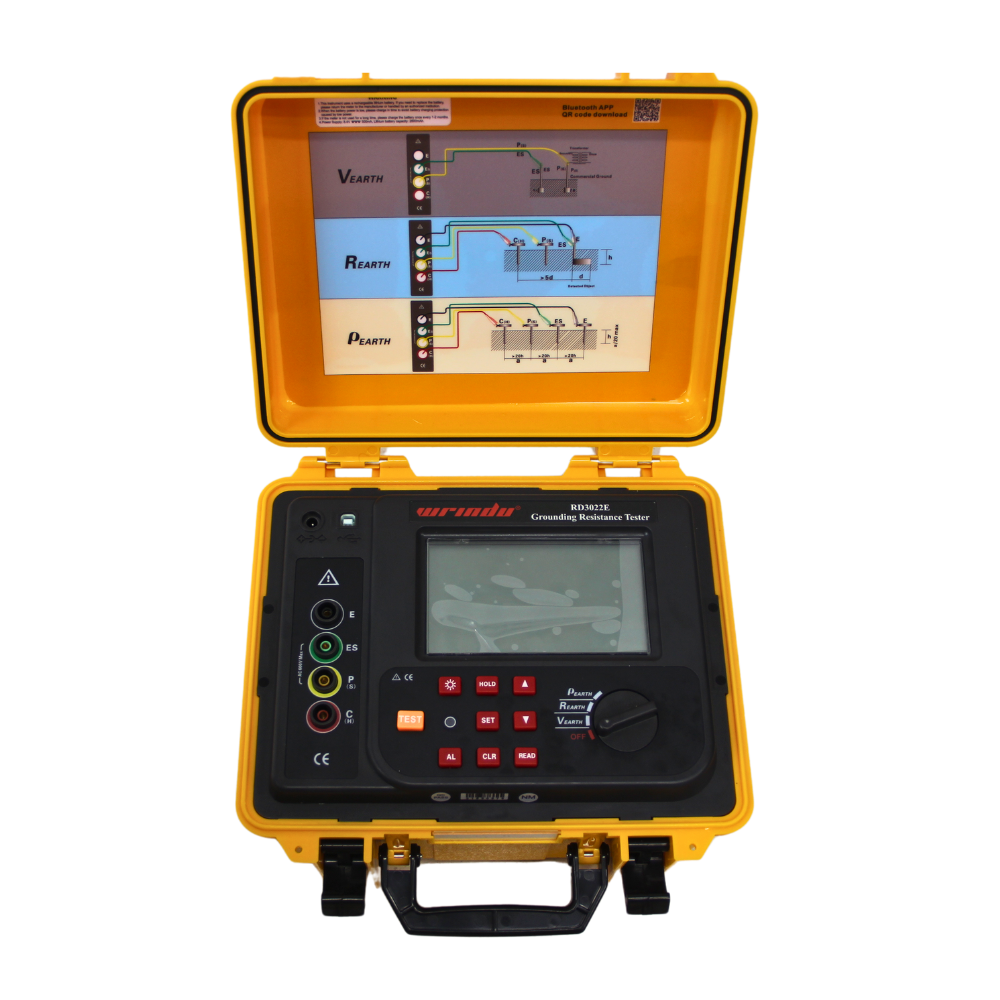

انقر لمعرفة المزيد عن جهاز اختبار مقاومة الأرض
ما هي مقاومة التأريض ولماذا هي مهمة؟
مقاومة التأريض هي المقاومة التي تُبديها التربة لمرور التيار الكهربائي من قطب التأريض إلى الأرض.
عند حدوث عطل كهربائي، يجب أن يتدفق التيار الزائد بأمان إلى الأرض. وإذا كانت المقاومة مرتفعة جدًا:
قد لا يتم تصريف تيار العطل بسرعة
قد لا تعمل أجهزة الحماية بالشكل الصحيح
قد تظهر جهود لمس وخطوة خطيرة
تضمن مقاومة التأريض المنخفضة:
فصل العطل بسرعة
تقليل خطر الصعق الكهربائي
حماية أفضل للمحولات ولوحات التوزيع والمعدات الحساسة
بالنسبة للمصنعين والمقاولين وأصحاب المنشآت، فإن التأريض الصحيح ليس خيارًا بل متطلب أساسي للسلامة.
كيف يتم قياس مقاومة التأريض؟
يتم قياس مقاومة التأريض عن طريق حقن تيار معلوم في التربة وقياس فرق الجهد الناتج. تقوم أجهزة القياس الرقمية الحديثة بحساب قيمة المقاومة تلقائيًا، مما يجعل العملية سريعة ودقيقة.
1️⃣ طريقة الثلاث نقاط (هبوط الجهد)
الطريقة الأكثر استخدامًا
تستخدم مجسين إضافيين
دقيقة لقياس قطب تأريض واحد
موصى بها للحصول على نتائج دقيقة
2️⃣ طريقة الأربع نقاط (وينر)
تُستخدم لقياس مقاومية التربة
تساعد في تصميم نظام التأريض
تحدد عمق وعدد أقطاب التأريض المطلوبة
3️⃣ طريقة المشبك (Clamp-On)
لا حاجة لفصل نظام التأريض
مناسبة للأنظمة متعددة التأريض
سريعة وسهلة
أقل دقة قليلًا من طريقة هبوط الجهد
يمكن تشبيه نظام التأريض بأنبوب تصريف المياه. كلما كان تدفق التيار إلى التربة أسهل، كانت المقاومة أقل.
القيم الموصى بها لمقاومة التأريض حسب التطبيق
| التطبيق | القيمة الموصى بها | ملاحظات |
|---|---|---|
| سكني / تجاري | أقل من 5 أوم | معيار سلامة عام |
| منشآت صناعية | 1–5 أوم | حسب حساسية المعدات |
| محطات التحويل | أقل من 1 أوم | متطلبات حماية حرجة |
| مستشفيات / مراكز بيانات | أقل من 1 أوم | لحماية الأجهزة الحساسة |
| أنظمة الحماية من الصواعق | أقل من 10 أوم | وفق المعايير الدولية |
قد تختلف هذه القيم حسب اللوائح الوطنية وتصميم النظام.
أين يتم تحديد معايير مقاومة التأريض؟
يتم تحديد متطلبات التأريض في المعايير الدولية مثل:
IEC 62305 (الحماية من الصواعق)
IEC 60364 (التركيبات الكهربائية منخفضة الجهد)
IEEE 81 (دليل قياس مقاومية الأرض)
NFPA 70 / NEC (الكود الكهربائي الوطني الأمريكي)
تركز هذه المعايير على ضمان عمل أجهزة الحماية بأمان وفعالية.
كيف تؤثر مقاومية التربة على مقاومة التأريض؟
تؤثر مقاومية التربة بشكل مباشر على أداء نظام التأريض.
تربة منخفضة المقاومية (تأريض أفضل)
الطين الرطب
التربة الطميية
البيئات الرطبة
تربة عالية المقاومية (مقاومة أعلى)
الرمال الجافة
الأراضي الصخرية
التربة المتجمدة
إذا كانت مقاومية التربة مرتفعة، يمكن تحسين النظام من خلال:
زيادة عمق أقطاب التأريض
استخدام عدة أقطاب متوازية
تركيب شبكة تأريض
إضافة مواد محسنة للتوصيل مثل البنتونيت
الرطوبة تقلل مقاومية التربة بشكل ملحوظ، بينما تؤدي الظروف الجافة إلى زيادة المقاومة.
متى يجب اختبار مقاومة التأريض؟
يجب إجراء الاختبار:
عند تركيب النظام لأول مرة
بعد أعمال التحديث أو الإصلاح
خلال الصيانة الدورية
بعد حدوث صواعق أو أعطال كهربائية
تتغير خصائص التربة بمرور الوقت، لذلك يضمن الاختبار الدوري استمرار الحماية.
ما مخاطر ارتفاع مقاومة التأريض؟
قد تؤدي مقاومة التأريض المرتفعة إلى:
ضعف تصريف تيار العطل
زيادة خطر الصعق الكهربائي
مخاطر الحريق
تلف المعدات
فشل أجهزة الحماية
يُعد التصميم الصحيح والاختبار المنتظم ضروريين لتجنب هذه المخاطر.
أهم النقاط
✔ في التركيبات العامة، استهدف أقل من 5 أوم
✔ في البنية التحتية الحيوية، استهدف أقل من 1 أوم
✔ مقاومية التربة تؤثر مباشرة على الأداء
✔ اختبر النظام عند التركيب وبشكل دوري
✔ اتبع معايير IEC وIEEE وNEC
الحفاظ على مقاومة تأريض منخفضة يعزز السلامة ويضمن الامتثال ويحمي المعدات من الأضرار المكلفة.
