هل تفهم دلتا تان حقًا؟
أسئلة حول اختبار تان دلتا
ما هو اختبار تان دلتا؟
ما هي قيمة دلتا تان الجيدة؟
كيف تفسر نتائج تان دلتا؟
كيف تحسب دلتا تان؟
ماذا يعني دلتا تان عالية؟
ما هو اختبار تان دلتا؟
اختبار تان دلتا هو أسلوب تشخيصي غير جراحي يُستخدم لتقييم حالة العزل في المعدات الكهربائية، مثل الكابلات والمحولات.ويُطلق عليه أيضًا اختبار معامل التبديد أو اختبار زاوية الفقد.يُستخدم هذا الاختبار لتقييم خسائر العازل الكهربائي داخل العازل، وذلك لمعرفة قدرته على تخزين الطاقة الكهربائية وإطلاقها.إذا ارتفعت قيمة تان دلتا، فهذا يُشير إلى خسائر في الطاقة، مما يُشير أيضًا إلى تدهور العازل، والذي غالبًا ما يكون بسبب التقادم أو الرطوبة.بعد الاختبار، يُمكننا تقييم العمر الافتراضي المتبقي للعزل، واتخاذ قرارات مدروسة بشأن صيانته أو استبداله أو تجديده، بناءً على النتائج.
ما هي قيمة دلتا تان الجيدة؟
نعتبر قيمة tanδ الأقل من 0.5% جيدة ومقبولة. تبلغ قيمة tan دلتا المقبولة لاختبار دلتا، أو القيمة المقبولة لـ tan دلتا (8) لكل من الجلبات والملفات، 0.5% (أي 0.005) عند درجة حرارة 20 درجة مئوية. يجب ألا تتجاوز قيمة tan دلتا القيمة المقبولة بأي حال من الأحوال. تنخفض قيمة tanδ عامًا بعد عام لأسباب مختلفة. يجب ألا تزيد قيمة tan دلتا عن 0.1% سنويًا (أي 0.001). تشير الزيادة في قيمة tan دلتا فقط (وهو تغير غير ملحوظ في قيمة السعة) إلى تلف العزل، بينما تشير الزيادة في كل من tan دلتا والسعة إلى دخول الرطوبة إلى العزل.
كيف تفسر نتائج تان دلتا؟
تُفسَّر نتائج اختبار دلتا تان بالنظر إلى الفرق بين القراءات المأخوذة في بداية الاختبار ونهايته. يُسمى هذا الفرق "دلتا". يجب أن تكون الدلتا أقل من 0.005 للمحول الجديد، وأن تكون مساوية أو أقل من 0.001 للمحول القديم. تشير قيمة دلتا تان الأعلى من قيم دلتا تان المقبولة إلى وجود تلف في العزل.
كيف تحسب دلتا تان؟
عند توصيل عازل نقي بين خط كهربائي والأرض، فإنه يعمل كمكثف. في الحالة المثالية، لو كانت المادة العازلة (التي تعمل أيضًا كعازل كهربائي) نقية تمامًا، لكان التيار المتدفق عبرها مكونًا سعويًا فقط، دون أي مكون مقاوم نظرًا لخلوه من الشوائب.
في الظروف المثالية، يتقدم التيار السعوي على الجهد المطبق بمقدار 90 درجة.
في الواقع، من المستحيل أن يكون العازل نقيًا تمامًا. فمع مرور الوقت، تتراكم الشوائب كالأوساخ والرطوبة على العوازل القديمة. تُشكّل هذه الشوائب مسارًا موصلًا يُدخل مكونًا مقاومًا لتيار التسرب من الخط إلى الأرض.
لذلك، يشير انخفاض مقاومة مكون تيار التسرب إلى عازل جيد. ويمكن قياس سلامة العازل الكهربائي من خلال انخفاض نسبة المكونات المقاومة إلى السعوية، وهو ما يُعرف بمعامل التبديد أو معامل الفقد.

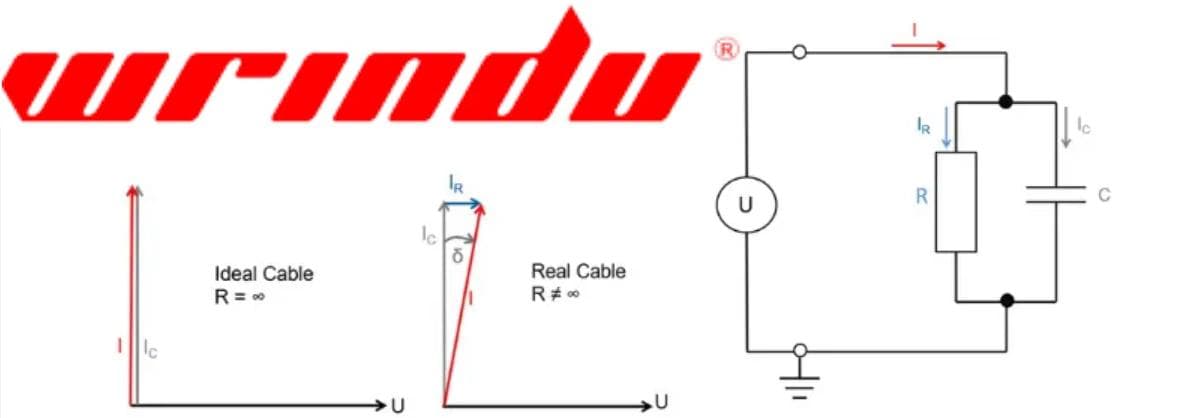

في الرسم التخطيطي المتجهي أعلاه، يُرسم جهد النظام على طول المحور السيني. كما يُرسم المكون المقاوم لتيار التوصيل (IR) وتيار التسرب على طول المحور السيني.
نظرًا لأن المكون السعوي لتيار التسرب، IC، يسبق جهد النظام بمقدار 90 درجة، فسيتم رسمه على طول المحور y.
الآن، تيار التسرب الكلي، IL (Ic + IR)، يصنع زاوية δ مع المحور y.
الآن، من الواضح من الرسم البياني أعلاه أن نسبة IR إلى IC هي tanδ أو tan delta.
ماذا تعني قيمة tanδ العالية؟
تشير قيمة tanδ المرتفعة عمومًا إلى زيادة قدرة المادة على تبديد الطاقة (المعروفة أيضًا بالتخميد) وزيادة خسائر الطاقة أثناء اختبار معدات المحولات. أما فيما يتعلق بالعزل، فتشير القيم المرتفعة لظل فقدان العازل إلى تدهور العزل أو تلوثه، مما يؤدي إلى زيادة خسائر الطاقة واحتمالية تقصير عمر المعدات.
عادةً ما يكون من المستحيل الحصول على قيمة تان دلتا سالبة في الظروف المثالية، وغالبًا ما يكون سببها خطأ في القياس أو مشكلة في بداية الاختبار. في اختبار العزل، تشير قيمة تان دلتا السالبة إلى وجود مشكلة في مُكوِّن التيار المقاوم، والذي يجب أن يكون دائمًا موجبًا.
